Inspection de panneaux solaires par drone
- Thermographie aérienne -INSPECTION DE PANNEAUX SOLAIRES EN OMBIERES, EN TOITURES, AU SOL OU FLOTTANTS
– Thermographie aérienne par drone –
INSPECTION DE PANNEAUX SOLAIRES PAR DRONE
– Thermographie aérienne par drone –
L’inspection technique de panneaux solaires par drone est une méthode de détection des disfonctionnement d’origine électrique et/ou mécanique. Grace au drone et sa caméra bi-spectrale (capteur optique / capteur infrarouge), on peut effectuer une inspection rapide et exhaustive des panneaux solaires avec des angles de prises de vues adaptés.
La thermographique par drone de panneaux photovoltaïques peut être réalisée de façon indépendante ou faire partie d’un protocole d’entretien et/ou de maintenance préventive.
La société Drone Aveyron Services accompagne les professionnels et les collectivités depuis 2016 dans l’optimisation et la sécurisation d’installations photovoltaïques.
Domaine d’expertise :
L’Inspection technique (thermique et optique)par drone de panneaux photovoltaïques d’installations en fonctionnement, au sol, en toiture ou en ombrière.
La thermographie infrarouge par drone permet de QUANTIFIER et de VISUALISER les pathologies sur cellules photovoltaïques endommagées et de détecter les échauffements d’origine électrique. Ces irrégularités de température et ces surchauffes indiquent les zones qui ne produisent plus ou pas assez. Les photos thermiques réalisées permettent d’effectuer des relevés de températures afin d’évaluer la dangerosité des surchauffes (Chaque pixel est associé à une valeur de température).
Idéalement inscrite dans le cadre d’une maintenance préventive, l’inspection thermique des panneaux solaires par drone permet donc de lutter contre les risques incendie et d’augmenter le rendement d’une installation photovoltaïque.
Nous intervenons dans le cadre de :
- Maintenances préventives et curatives
(La maintenance préventive consiste à anticiper les pannes potentielles, les défauts ou anomalies, sur les panneaux solaires et à les prévenir avant qu’ils ne deviennent des problèmes majeurs, tandis que la maintenance curative intervient après la détection d’une panne et vise à la réparer.)
- Réceptions d’installations neuves
(La réception d’installation neuve consiste à inspecter les panneaux solaires par drone afin de s’assurer qu’ils ont été installés conformément aux normes en vigueur.)
- Dégâts sur panneaux
(Les dégâts sur les panneaux solaires désignent les dommages physiques ou les anomalies techniques affectant le fonctionnement ou la performance des panneaux, détectables lors d’une inspection par drone.)
- Baisse de production
La baisse de production dans l’inspection de panneaux solaires par drone fait référence à une diminution de la capacité des panneaux solaires à produire de l’électricité en raison d’un dysfonctionnement ou d’un dommage sur la surface des panneaux.)
- Sinistres incendies
(L’inspection de panneaux solaires par drone après un sinistre ou incendie permet de détecter rapidement les éventuels dommages et de faciliter la prise de décision pour des actions de réparation ou de remplacement.) et de détecter si possible l’origine du sinistre.
Cet audit exhaustif précis concerne :
- Les installations photovoltaïques neuves : s’assurer du bon démarrage de la centrale et pouvoir faire jouer les « garanties produits » au plus tôt(maintenance préventive).
- Les installations photovoltaïques plus anciennes, au sol, en toiture ou en ombrière, afin d’identifier l’origine des baisses de rendement et de sécuriser la centrale et son environnement (maintenance préventive et curative).
- Un audit et une analyse thermique par drone permet également d’optimiser les interventions d’équipes de maintenance en ciblant les modules défaillants.
Contrôles règlementaires des installations de production d’électricité
Contrôle initial, contrôles périodiques (4 ans), contrôles ponctuels et contrôles en cas de modifications
Le code de l’énergie prévoit que les installations faisant l’objet d’un contrat d’achat ou de complément de rémunération, soient soumises à des contrôles effectués par des organismes agréés aux frais du producteur (cf. articles L. 311-13-5, L. 314-7-1 et L. 314-25 du code de l’énergie). Les dispositions du code de l’énergie relatives à ces contrôles sont complétées par l’arrêté du 2 novembre 2017 relatif aux modalités de contrôle des installations de production d’électricité.
Les installations photovoltaïques sur bâtiment, de moins de 100 kWc sont exemptées de l’obligation de réalisation de contrôles
A voir : Etude sur les risques associés à la production d’électricité photovoltaïque (sept 2018) de l’institut BECQUEREL
Maintenance des systèmes photovoltaïques
Exigences et recommandations de base en matière de maintenance préventive, corrective et de performances concernant les systèmes PV connectés au réseau.
à voir :
Norme NF EN IEC 62446-2










Inspection bi spectrale.
- Photos thermiques « radiométriques » : Chaque pixel est associé à une valeur de température
- Les photos thermiques peuvent être analysées a posteriori par une entreprise partenaire spécialisée.
CARTOGRAPHIE D’UNITÉ DE PRODUCTION
– Géolocalisation des défauts –
CARTOGRAPHIE DE CALEPINAGE D’IMPLANTATION
– Implantation et insertion d’une centrale solaire –
- La photogrammétrie par drone permet de réaliser des orthophotographies de site existants (toitures, terrains, …) pour pouvoir établir un calepinage précis d’implantation afin d’incérer des projets d’unités de production solaire au sol, en toiture ou en ombrière.
- L’orthophotographie (ou « photoplan ») est une image obtenue par assemblage de plusieurs images aériennes géoréférencées.
Elle permet d’obtenir une carte précise d’un site existant pouvant servir à l’implantation d’un projet de production.
L’ « Orthophoto » est rectifiée de :
- L’inclinaison de la prise de vue,
- L’inclinaison des objets due aux pentes (relief),
- L’erreur de parallaxe commise à la visée, ainsi que les déformations optiques des objectifs et appareils utilisés.
La précision obtenue permet d’utiliser l’orthophoto en fonds cartographiques dans les « Système d’Information Géographique » pour effectuer des mesures précises afin d’optimiser le nombre de panneau sur un site.
UNE EXPÉRIENCE DANS L’EXPERTISE DEPUIS 2016
- Drone Aveyron Services accompagne les professionnels de l’énergie solaire depuis 2016 dans la sécurisation et l’optimisation d’unités de production photovoltaïque.
Que peut vous apporter une assistance par drone avec caméra infrarouge ?
Maintenances préventives et curatives
Relevés de températures / Fretting corrosion / Erreurs de câblage / PID
Réceptions d’installations neuves
Détecter les erreurs de pose et de câblage (inversions de polarités, mauvaises connexions) / Cellules et panneaux défaillants
Dégâts sur panneaux

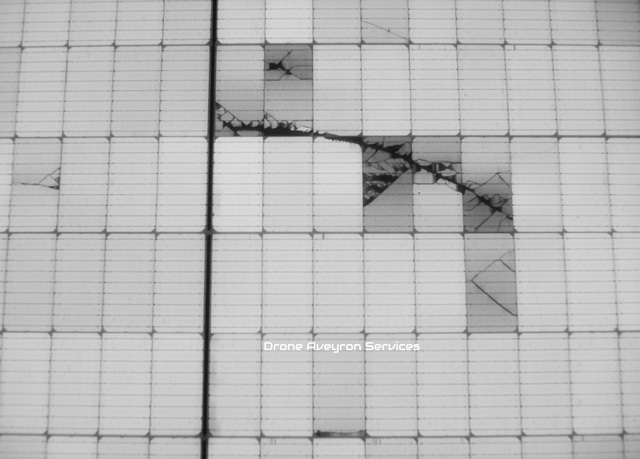

Fissures et microfissures « traces d’escargots » / Craquelage / Délamination …
Baisse de production
Masques solaires et ombres portées / Strings, diodes de by-pass, connectiques, …
Anticipation et sinistres incendies
Alerte et relevés de températures, hotspots et autres pathologies
